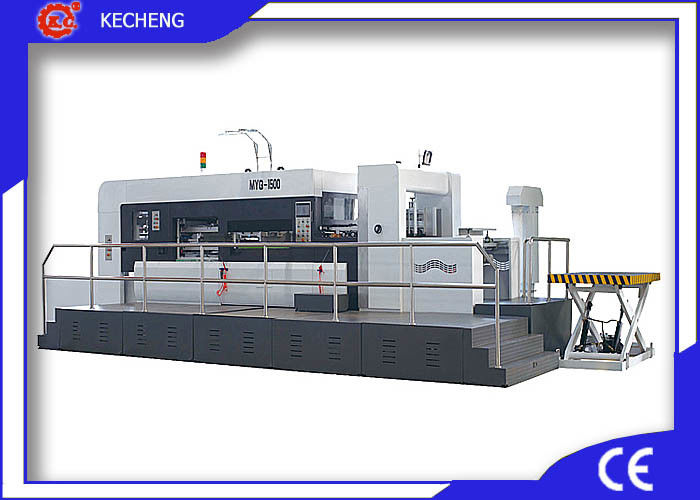

الورق المقوى التلقائي يموت قطع آلة التجعيد مع تجريد عالية السرعة

آلة قص وتجليد الورق المقوى الأوتوماتيكية عالية السرعة مع تجريد

أولا آلة مقدمة:

KC-MY التلقائي يموت قطع وتجعيد آلة هي المعدات الرئيسية لصنع مربع اللون عالية الجودة ، والمكونات وأشكال مختلفة من كرتون الحبر.

تعتمد الآلة نظام مضاعفات Anchuan ، وحدة تحكم الحركة googol بأربعة محاور ، نظام تغذية بدون ضغط ، صف أسنان القابض عالي القوة ، دليل أمامي كامل التأرجح ، دليل دفع أوتوماتيكي ، هيكل فاصل عالي الدقة ، لوحة قفل هوائية. القابض الهوائي ، واقي الحمل الزائد ، وجمع الورق الأوتوماتيكي ، يجعل آلتنا لديها مسافة تغذية قصيرة للورق ، وموضعها بشكل صحيح ، وجمع الورق بالترتيب ، ويمكنها أيضًا القيام بقطع يموت غير قابض.

يجعل التحكم بالكمبيوتر الجهاز كله يعمل تلقائيًا ، تعرض واجهة الإنسان والآلة حالة العمل وطريقة التعامل مع المشاكل. يتم استيراد المكونات الرئيسية وأنظمة التحكم والسحابات وتجميعها بعناية لضمان سلامة وموثوقية الماكينة. مع العديد من أجهزة الاستشعار وأجهزة الحماية لضمان عمل الجهاز وسلامة العمال.

III. المعايير الفنية:

II. المكونات والميزات:

1. نظام تغذية حافة الرصاص

عالية السرعة ودقة حافة التغذية المغذية ، يمكن تجنب الخدوش أثناء التغذية. تم ضبط حجم سحب الهواء عن طريق التحكم في العاكس ، والذي يمكنه التكيف مع الطلب على الورق المقوى المختلف. يمكن ضبط منطقة شفط الرياح وفقًا لحجم الورق المقوى ، خاصة جعل تغذية الورق المقوى الملفوف سلسة.

2. جزء تحديد المواقع: دليل الجبهة ، دليل الجانب.

دليل أمامي: إن دليل الجانب الأمامي المتأرجح للتأرجح الكلي له تأثير صغير على حافة الورق ودقة تحديد الموقع العالية ، مع أربع مجموعات من مفتاح الألياف الدقيقة (علامة تايوان ريكو) لفحص الورق في مكانه وتجنب هدر الورق.

دليل جانبي: يمكنك اختيار دليل جانبي استنادًا إلى منتجات مختلفة ، دون الحاجة إلى استبدال المكونات ، سهل وسريع التعديل.

• جزء قطع القالب : القابضون ، إطار لوح قطع القالب ، لوح فولاذ القوالب يموت ، هيكل النقل ، منصة قاع المضيف ، المنصة المتحركة والمنصة العليا ، الهيكل المتقطع ، فرامل القابض الهوائية.

يمكن لضغط قطع القوالب أن ينظم بشكل عام ويمكن أيضًا تنظيم حافة القابض الأمامية بشكل منفصل ، المخفض اليدوي مناسب ويوفر العمالة.

القابضون: المقابض مصنوعة من قوة عالية من صب سبائك الألمنيوم الصلب بدقة عالية ، مع صلابة جيدة ، مواد خفيفة ، جمود صغير ، قوة عالية ، يمكنها نقل الورق بدقة وسلاسة في سرعة تشغيل عالية. دليل واجهة القابض الفريد من نوعه ، قطع القالب المزدوج لتحديد المواقع ومنحنى التشغيل للكاميرا ، انخفاض مستوى الضجيج ، الدقة العالية وحافة القابض المتينة ، يبلغ قطرها 6 مم فقط.

إطار قطع لوح القوالب : إن التعزيز المزدوج لإطار لوح قطع القالب يعتمد على دليل توجيه محامل القفل الهوائي والقفل المتداول ، سلامة عالية ، عملية سهلة. إن لوح عائم من سبائك الألومنيوم الصلب ، إطار لوح قطع القوالب مع لوح شماعات ، يجعل وضع اللوحة دقيقًا وقويًا ، ويمكن إعادة استخدامها ، ويمكن أن تمنع بشكل فعال لوحة يموت قطع الانهيار والانفصال.

صفيحة فولاذية مقطعة القوالب : الصفيحة الفولاذية 70CR التي تتم معالجتها بواسطة المعالجة الحرارية الخاصة ، التسطيح الجيد ، الصلابة العالية ، عمر الخدمة الطويل. يجعل نظام طبعة الدخان وسادة الهواء الشخصية لوحة الصلب دفع داخل وخارج ، وسهلة لتوفير العمالة.

هيكل ناقل الحركة: تصميم ناقل الحركة الجديد يجعل قطع يموت بدقة عالية. يعتمد محرك الأقراص الرئيسي على معدات الدودة ، وهيكل قضيب ربط العمود المرفقي المصمم ، فإن وصلة شجيرة التحميل سوف تقلل من مساحة الحركة ، وتجنب تأثير دودة العتاد ، والضغط العالي للقطع يموت ، لديها وظيفة الضغط العالي. تم تجهيز 4 زوايا من منصة متحركة بنابض عازل لإزالة الضغط وتقليل تآكل الماكينة ، مما يجعل الماكينة تعمل بشكل أكثر ثباتًا ..

مضيف أسفل المنصة ومنصة متحركة ومنصة علوية: هذه المكونات الرئيسية مصنوعة من صب رمل راتينج من حديد الدكتايل عالي القوة وقوة الشد العالية والمتانة الجيدة.

بنية متقطعة: باستخدام هيكل فهرسة كاميرا ثلاثية الأبعاد متوازية عالية الدقة ، منحنى الكاميرا مصمم بشكل خاص ، زاوية اجتياز كبيرة ، واتخاذ القابض يعمل بثبات.

فرامل القابض الهوائية: تحكم في عزم الدوران المرسل عن طريق ضبط ضغط الهواء ، وانخفاض مستوى الضجيج ، وأداء فرامل جيد. قم بإيقاف تشغيل الجهاز تلقائيًا عند حماية الجهاز من التحميل الزائد لتجنب حدوث الحادث.

4. جزء تجميع الورق : جمع الورق تلقائيًا وكميًا.

عودة محاذاة الورق ، ورقة محاذاة جانبية لضمان تغذية الورق الأوتوماتيكية بشكل منظم ، هيكل آلة تجميع الورق بسيط ، عملية سريعة. رجوع ورقة محاذاة تم ضبطها بالكهرباء ، أسرع بثلاث مرات من التشغيل اليدوي ، العملية بسيطة ومريحة. يمكن للمشغل مراقبة ورقة المحاذاة الخلفية أمام الماكينة. ورقة محاذاة الخلفية مجهزة بمفتاح كشف مزدوج لمراقبة الورق بالترتيب. يمكن أيضًا أخذ عينات عند تشغيل الماكينة. سوف ينبهك تلقائيًا عندما يصل تجميع الورق إلى أمر تذكير المشغل باستبدال منصة تجميع الورق.

الورق الكمي: يمكن ضبط القيمة العشوائية من 10 إلى 9999 ، وسوف ينطفئ تلقائيًا عندما تصل الورقة إلى القيمة المحددة.

5. جزء التحكم الكهربائي: المحرك ، PLC وواجهة الإنسان والآلة ، نظام التحكم الإلكتروني ، جميع أنواع أجهزة حماية السلامة.

المحرك: مع المستوردة فوجي العاكس ستبليس التحكم في المحركات ، يجعل المحرك الرئيسي توفير الطاقة ، وانخفاض مستوى الضجيج. محرك تغذية وجمع الورق المخفض يختار الورق المستورد الكهرومغناطيسي الكبح الكهرومغناطيسي المستورد من تايوان ، مع أداء أمان عالي وعمر خدمة طويل وضوضاء تشغيل منخفضة.

PLC وواجهة الإنسان والآلة: عرض رقمي لسرعة وحالة تشغيل الماكينة ، يتم التحكم في المحرك الرئيسي بواسطة محول التردد ، والتحكم في السرعة بدون خطوات يجعل التشغيل أكثر ثباتًا. يمكن لنظام عرض واجهة الإنسان والآلة عرض جميع أنواع ظروف العمل ، وموقع العطل في الوقت المناسب والحلول المقترحة.

نظام التحكم الكهربائي: عملية مراقبة الحواسيب الصغيرة للتحكم الآلي والكشف في الوقت الحقيقي من تغذية الورق ، نقل الورق ، قطع القوالب ، تجميع الورق ،.

جميع أنواع جهاز حماية السلامة: إنذار القرن عند حدوث مشاكل ، وإيقاف تشغيل الجهاز تلقائيًا لضمان سلامة الإنسان.

6. نظام تزييت: نظام تزييت القسري ونظام تزييت توقيت.

نظام التزييت القسري: يعد ضغط الزيت وتعديل معدل التدفق مناسبًا ، وتأكد من تزويد زيت المحرك الرئيسي بشكل طبيعي ولن يتم إيقاف تشغيل الماكينة عند التشغيل.

نظام تزييت التوقيت: متصل بوحدة التحكم المضيفة القابلة للبرمجة ، يجعل التحكم في وظيفة التشحيم تلقائيًا. سلسلة نقل مزيتة بواسطة فرشاة زيتية ولديها درع زيت للحفاظ على تنظيف الماكينة ، كما يفعل زيت التشحيم كميا وتوقيت ، وتجنب تلف الجهاز بسبب نقص التغذية اليدوية. لا يعمل نظام تشحيم التوقيت على تقليل ضوضاء الماكينة فحسب ، بل يضمن أيضًا تشغيل الماكينة بثبات.
